Saugrohrverlegung

Die richtige Verlegung des Saugrohres ist sehr wichtig!

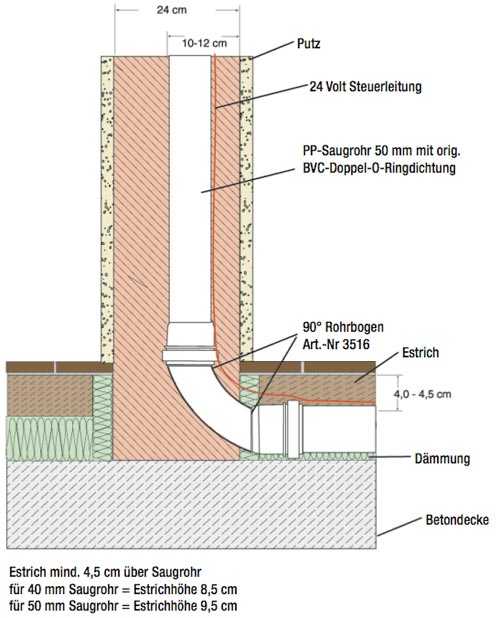

  • bei der Im-Fußbodenverlegung ist auf ausreichende Estrichhöhe und fachgerechte Isolierung zu achten!

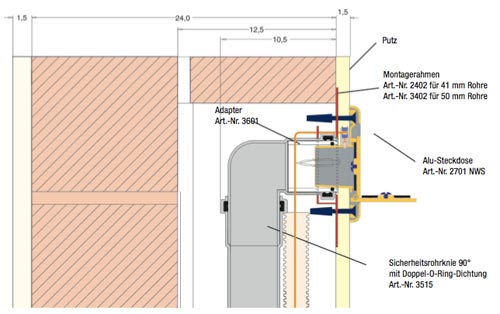

  • im System nur 45 Grad oder lange 90 Grad Bogen verlegen, an der Luftdose nur ein kurzes Sicherheitsknie!

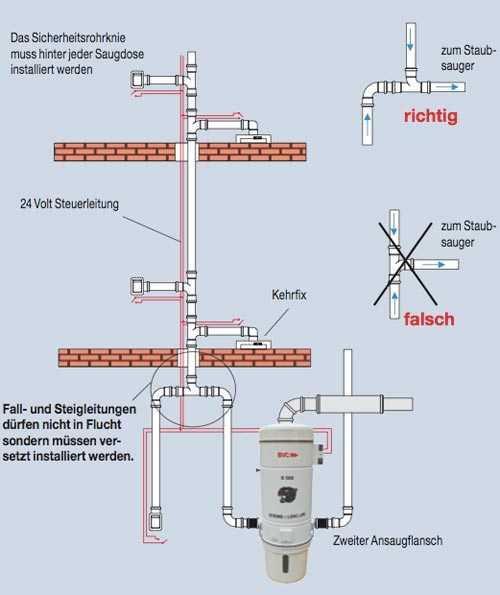

  • Verlegeschema bei Steigleitungen beachten (Siehe unten)!

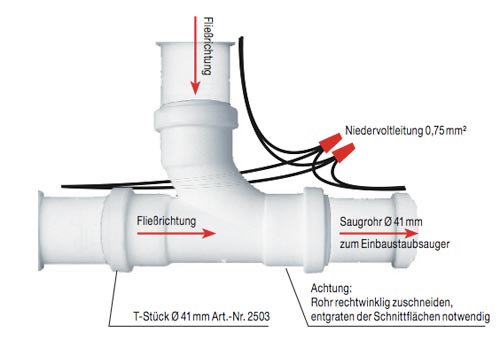

  • Verlegerichtung von Abzweigen beachten!
  • Bei Nichtbeachtung der Rohr-Verlegung ist die Funktion der Zentralstaubsauger-Anlage nicht gewährleistet.


Verlegehinweis

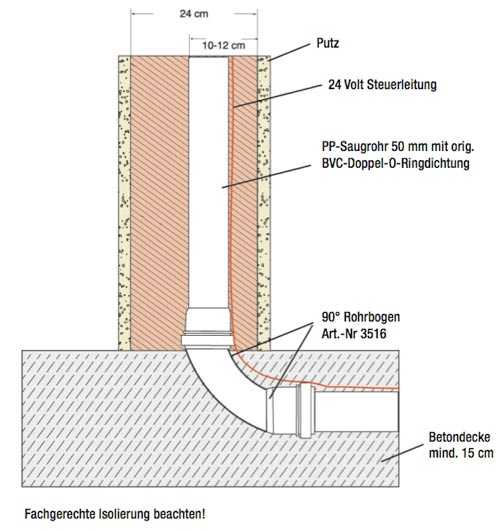

Verlegerichtlinie

verlegen

Steig
Beachten Sie bei der Rohr Verlegung auch auf unsere Goldenen Regeln !

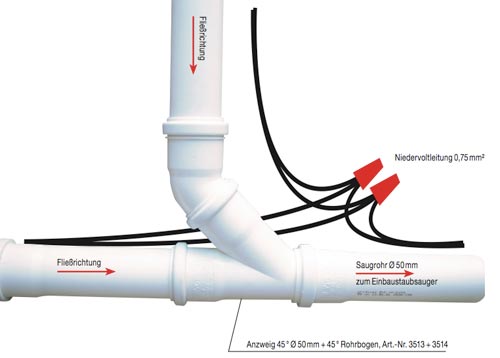

Abzweig

Kabel
Die Einbindung der Abzweige in die Leitung, die Einhaltung der Fließrichtung, kein Einbau von abrupten Richtungsänderungen (wie z.B.kurze 90 Grad Bogen), ist für die Funktion der Anlage unbedingt zu beachten!
